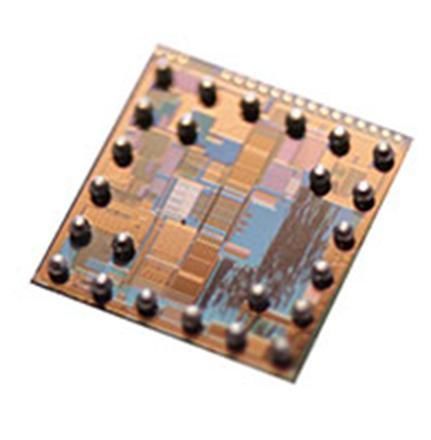

Sensore a tempo di volo XTOF-100-A

Panoramica del prodotto
Lo XTOF-100-A è un sistema monolitico CMOS Time-of-Flight (ToF) completamente integrato, progettato per la misurazione ottica della distanza e il rilevamento degli oggetti in applicazioni di sensori industriali.

Descrizione dettagliata
Lo XTOF-100-A integra un imager cwToF 8 × 8 pixel, convertitore A/D di precisione, controller on-chip e un driver integrato per LED o diodo laser ad alta corrente, fornendo una catena completa di acquisizione e elaborazione su un unico die. Le modalità operative comprendono misurazioni di distanza ad alta velocità su singolo pixel e imaging ToF 8 × 8 per misurazioni puntuali e mappature di profondità a bassa risoluzione.

Specifiche

• Imager ToF 8 × 8; passo pixel 20 μm; efficienza quantica 90 % @ 850 nm
• Consumo energetico: 150 mW
• Driver di illuminazione integrato: fino a 200 mA
• Risoluzione dati in uscita: 10–18 bit

Caratteristiche

• Portata massima operativa: fino a 240 m
• Driver LED o Laser Diode ad alta potenza integrato on-chip
• Ingombro compatto: 2,8 × 2,8 mm
• Frequenza fotogrammi: fino a 4.000 fps ToF
• Soppressione luce ambientale: fino a 100 kLux

Applicazioni

• Rilevamento distanza e pre-elaborazione LIDAR
• Misure volumetriche e dimensionali
• Rilevamento presenza e prossimità
• Interruttori senza contatto e interfacce uomo‑macchina

Specifiche tecniche

• SoC con imager integrato, convertitore A/D e controller on-chip
• 8 × 8 pixel Time-of-Flight
• Passo pixel: 20 μm
• Efficienza quantica: 90 % @ 850 nm
• Consumo: 150 mW
• Driver illuminazione integrato: fino a 200 mA
• Risoluzione dati: 10–18 bit
• Portata operativa: fino a 240 m
• Ingombro: 2,8 × 2,8 mm
• Freq. max fotogrammi: fino a 4.000 fps ToF
• Soppressione luce ambientale: fino a 100 kLux
