Sensore a tempo di volo XTOF-102-B

Panoramica prodotto

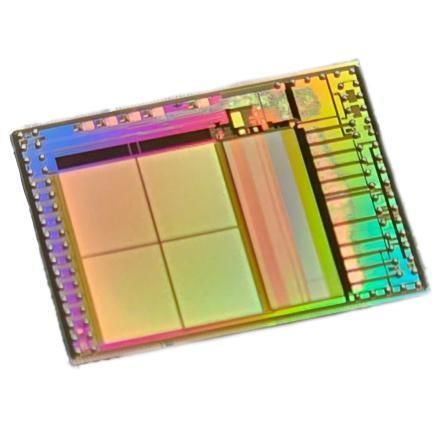

Il chip XTOF-102-B è un dispositivo CMOS fotoelettrico monolitico e completamente integrato per la misura ottica della distanza e il rilevamento di oggetti in applicazioni industriali.

Dettagli prodotto
Il XTOF-102-B è un image sensor 3D-cwTOF completamente integrato con risoluzione di 320 × 240 pixel (QVGA). Progettato come System-on-Chip (SoC), include la logica di controllo completa per funzionare accanto al campo pixel CCD. Il chip fornisce dati di distanza DCS a 12 bit per pixel, accessibili tramite interfaccia MIPI (Mobile Industry Processor Interface).

Specifiche

• 320 × 240 pixel, passo pixel 20 μm, efficienza quantica 85 % @ 850 nm
• Consumo energetico: 1.250 mW
• Driver di illuminazione integrato
• Dati in uscita: dati di distanza DCS a 12 bit per pixel

Caratteristiche

• Portata operativa fino a 240 m
• Driver on-chip per LED ad alta potenza o diodo laser
• Ingombro compatto: 11,7 × 9,3 mm
• Fino a 700 fotogrammi ToF al secondo

Applicazioni

• Rilevamento volumetrico
• Applicazioni ad alta velocità di frame
• Robotica e navigazione drone
• Sensoristica per automazione domestica

Documentazione
Datasheet disponibile: XTOF-102-B Datasheet (PDF).

Specifiche tecniche

• Risoluzione: 320 × 240 pixel (QVGA)
• Passo pixel: 20 μm
• Efficienza quantica: 85 % @ 850 nm
• Consumo: 1.250 mW
• Driver di illuminazione integrato
• Risoluzione dati in uscita: dati di distanza DCS a 12 bit per pixel
• Interfaccia: accesso ai dati pixel tramite MIPI
• Portata operativa: fino a 240 m
• Driver di illuminazione: LED ad alta potenza o diodo laser integrato
• Ingombro: 11,7 × 9,3 mm
• Frame rate: fino a 700 frame ToF al secondo
