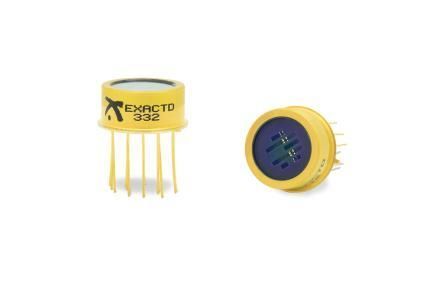

Fotodiodo InGaAs EXACTD®-332

in siliciosensibile alle lunghezze d'onda

Panoramica del prodotto
La piattaforma Excelitas EXACTD® è progettata per la rilevazione dell'angolo di arrivo (AoA) in sistemi Laser Warning Receiver (LWR) e sistemi elettro-ottici attivi. L'EXACTD-332 è un modulo fotodiodo compatto che integra matrici Si e InGaAs per fornire sensibilità a banda larga da 500 a 1650 nm in un contenitore TO-8, ottimizzato per un preciso codifica AoA su un ampio campo visivo.

Funzionamento e attributi chiave
L'EXACTD-332 impiega uno schema di codifica Gray a 3 bit per rappresentare l'AoA incidente con una risoluzione angolare codificata di ±6,0°. Il modulo può essere orientato per l'uso in azimut o elevazione e fornisce un campo visivo di ±45°. Canali a bassa e alta sensibilità estendono la gamma dinamica e ogni matrice fotodiodo include due canali di riferimento per la determinazione del livello di base.

Caratteristiche e vantaggi

• Gamma di sensibilità spettrale: 500 – 1650 nm (matrici combinate Si e InGaAs)
• Codifica 3-bit Gray per risoluzione AoA di ±6,0°
• Campo visivo (FoV): ±45° in azimut e elevazione
• Canali a bassa e alta sensibilità per ampia gamma dinamica
• Due canali di riferimento per matrice fotodiodo per misurazione del livello di base

Illustrazioni
La documentazione prodotto include diagrammi del principio di funzionamento e grafici delle prestazioni che illustrano la risposta del rivelatore, la codifica AoA e le risposte comparative nelle varie bande di lunghezza d'onda.

Caratteristiche / Specifiche tecniche

• Corrente di rumore per elemento (pA/√Hz): 0.2
• Capacitanza tipica per elemento (pF): 13.5
• Precisione tipica Angle-of-Arrival (errore RMS) (°): 6.0
• Errore massimo di puntamento (°): 1.8
• Risoluzione angolare (codificata): ±6.0° (codifica Gray 3-bit)
• Campo visivo (FoV): ±45° (azimut ed elevazione)
• Sensibilità spettrale: 500 – 1650 nm (matrici Si e InGaAs combinate)
• Matrici rivelatrici: Silicio (Si) e InGaAs
• Canali: Canali a bassa e alta sensibilità più due canali di riferimento per matrice
• Package: Contenitore compatto TO-8
