Fotodiodo sensibile alle lunghezze d'onda C30641GH-LC

LIDARa infrarossiInGaAs

Panoramica del prodotto

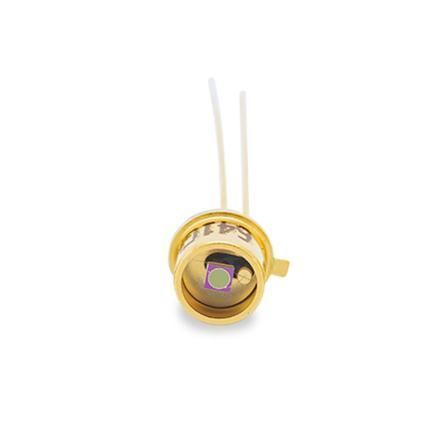

Il C30641GH-LC è un fotodiodo PIN InGaAs ad ampia area con un chip dal diametro attivo di 1,0 mm, alloggiato in un package TO-18 con finestra in vetro piano. Fornisce elevata efficienza quantica tra 800 nm e 1700 nm, capacitanza ultrabassa (circa la metà dei tipi standard) che comporta circa 2× la banda a 3 dB, alta responsività, elevata resistenza di shunt e basso dark current. I dispositivi tipici mostrano non linearità < 1% e uniformità entro il 2% sull'area attiva.

Caratteristiche e vantaggi

• Capacitanza ultrabassa per banda passante estesa
• Alta responsività a 1300 nm e 1550 nm
• Diametro dell'area attiva: 1,0 mm
• Elevata linearità su ampia gamma dinamica
• Disponibile in package TO robusti (TO-18 con finestra in vetro piano)
• Possibilità di personalizzazione (es. raffreddamento termoelettrico)
• Conforme RoHS

Applicazioni

• Misuratori di potenza ottica
• Apparecchiature di test e comunicazione in fibra ottica
• Spettroscopia nel vicino IR
• Stazioni di profilazione di fascio laser
• Strumentazione di precisione
• Ricevitori LiDAR

Specifiche tecniche

• Responsività: 0,20 A/W a 850 nm
• Responsività: 0,90 A/W a 1300 nm
• Responsività: 1,05 A/W a 1550 nm
• Diametro area attiva: 1,0 mm
• Package: TO-18 con finestra in vetro piano
• Risposta spettrale / elevata efficienza quantica: 800 nm a 1700 nm
• Capacitanza ultrabassa (~½ tipo standard) → ~2× banda 3 dB
• Elevata resistenza di shunt e basso dark current
• Non linearità tipica < 1%; uniformità entro il 2% sull'area attiva
• Personalizzazioni disponibili (es. raffreddamento termoelettrico)
• Conforme RoHS
