Contatore di fotoni ottico SPCM-NIR

a fluorescenzaad alta sensibilitàcon correlazione temporale

Panoramica

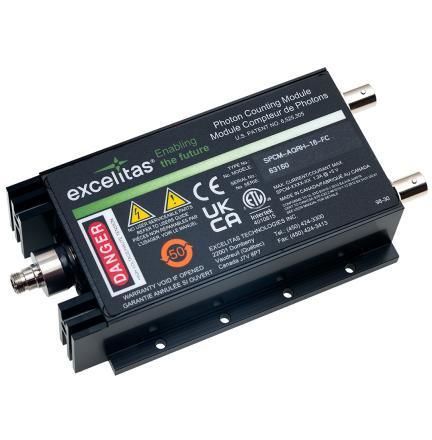

Il Excelitas SPCM-NIR è un modulo di conteggio fotoni singoli ottimizzato per lo spettro del vicino infrarosso. È progettato per applicazioni che richiedono sensibilità NIR migliorata, come LiDAR a lunga portata, comunicazioni quantistiche e microscopia.

Descrizione
Il modulo integra un fotodiodo a valanga in silicio SLiK selezionato, che fornisce un'efficienza di rilevamento dei singoli fotoni di picco tipicamente >73% con risposta uniforme su un'area attiva di 180 µm di diametro. SPCM-NIR offre sensibilità aumentata nel rosso/NIR mantenendo le prestazioni chiave della piattaforma SPCM-AQRH, inclusa uniformità, protezione da sovraccarico, stabilità termica e linearità a elevate frequenze di conteggio.

Specifiche principali

• Efficienza di rilevamento dei fotoni (PDE) @ 780 nm: 70% tipica
• Efficienza di rilevamento dei singoli fotoni: tipicamente >73% (selezione speciale SLiK APD)
• Diametro dell'area attiva: 180 µm
• Uscita gated
• Alimentazione singola +5 V
• Conforme RoHS
• Mantiene la linearità a elevate frequenze di conteggio

Tabella opzioni NEAR INFRARED SPCM-NIR-WX

• SPCM-NIR-1X — Larghezza impulso in uscita: 10 ns; Dead time: 24 ns; Ampiezza impulso: 2,2 V; Opzioni di dark count (-W0/-W1/-W2/-W3/-W4): 1500 / 1000 / 500 / 250 / 100; Staffe ottiche (-BR1/-BR2): SM1 / C-MOUNT
• SPCM-NIR-2X — Larghezza impulso: 18 ns; Dead time: 28 ns; Ampiezza: 2,2 V; Opzioni dark count: 1500 / 1000 / 500 / 250 / 100; Staffe: SM1 / C-MOUNT
• SPCM-NIR-3X — Larghezza impulso: 28 ns; Dead time: 35 ns; Ampiezza: 2,2 V; Opzioni dark count: 1500 / 1000 / 500 / 250 / 100; Staffe: SM1 / C-MOUNT
• SPCM-NIR-4X — Larghezza impulso: 10 ns; Dead time: 24 ns; Ampiezza: 4,4 V; Opzioni dark count: 1500 / 1000 / 500 / 250 / 100; Staffe: SM1 / C-MOUNT
• SPCM-NIR-5X — Larghezza impulso: 18 ns; Dead time: 28 ns; Ampiezza: 4,4 V; Opzioni dark count: 1500 / 1000 / 500 / 250 / 100; Staffe: SM1 / C-MOUNT
• SPCM-NIR-6X — Larghezza impulso: 28 ns; Dead time: 35 ns; Ampiezza: 4,4 V; Opzioni dark count: 1500 / 1000 / 500 / 250 / 100; Staffe: SM1 / C-MOUNT

Specifiche tecniche

• Efficienza di rilevamento dei fotoni (PDE) @ 780 nm: 70% tipica
• Efficienza di rilevamento dei singoli fotoni: tipicamente >73% (selezione speciale SLiK APD)
• Diametro dell'area attiva: 180 µm
• Uscita gated con opzioni di larghezza impulso/tempo morto (vedi tabella opzioni)
• Opzioni di dark count massimo: -W0 (1500 cps), -W1 (1000 cps), -W2 (500 cps), -W3 (250 cps), -W4 (100 cps)
• Opzioni staffa di montaggio ottico per moduli non-FC: -BR1 (SM1), -BR2 (C-MOUNT)
• Alimentazione singola +5 V
• Conforme RoHS
• Linearità mantenuta a elevate frequenze di conteggio
• Uniformità, protezione da sovraccarico e stabilità termica comparabili al SPCM-AQRH
