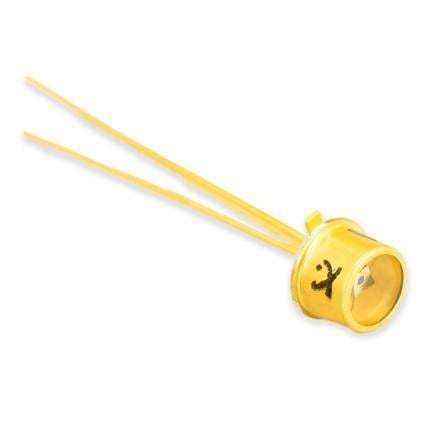

Modulo fotodiodo a valanga (APD) C30902SH-2

Panoramica del prodotto Il C30902SH-2 è un fotodiodo ad valanga in silicio (Si-APD) con diametro attivo di 0,5 mm, confezionato in TO-18 con finestra piana. Progettato per il conteggio di fotoni e la rilevazione a bassissima intensità luminosa, offre elevata responsività attorno a 905 nm, bassi dark count e opzioni di raffreddamento termo-elettrico (a singolo o doppio stadio) per una migliore stabilità e prestazioni di rumore.

Caratteristiche e vantaggi

• APD in Si 0,5 mm in package TO-18 a finestra piatta
• Elevata efficienza quantica — tip. 60% a 905 nm
• Basso rumore di buio e bassa corrente di buio per sensibilità a singolo fotone
• Guadagni di valanga interni >250 (modalità lineare)
• Risposta spettrale: 860 nm – 960 nm
• Risposta temporale rapida — tip. 0,4 ns
• Intervallo di temperatura operativa: -40°C a +85°C
• Opzione di raffreddamento TEC integrato (singolo o doppio stadio)

Applicazioni

• Sistemi LiDAR / Time-of-Flight (ToF)
• Comunicazione quantistica e ottica quantistica
• Conteggio di fotoni e rivelazione a singolo fotone
• Reflectometria ottica nel dominio del tempo (OTDR)
• Scansione laser e telemetria

Dettagli aggiuntivi Il dispositivo può operare in modalità Geiger (VOP > VBD) per la rivelazione di singoli fotoni con tassi di conteggio oscuro molto bassi e stabili e basso afterpulsing; in questa modalità gli amplificatori potrebbero non essere necessari. In modalità lineare (VOP < VBD) sono ottenibili guadagni tipici fino a 250. Progettato per potenze ottiche inferiori a 1 pW. Opzioni di raffreddamento (TEC singolo/doppio stadio) disponibili per ridurre ulteriormente le correnti di buio e migliorare la stabilità temporale.

Specifiche tecniche

• Area attiva: 0,2 mm²
• Diametro attivo: 0,5 mm
• Tensione di rottura: tip. 225 V
• Capacitanza: tip. 1,5 pF
• Coefficiente di temperatura: tip. 0,7 V/°C
• Corrente di buio: 7 nA
• Rumore di buio: 0,1 pA/√Hz
• Potenza equivalente di rumore (NEP): 0,74 fW/√Hz
• Responsività tipica: 110 A/W a 900 nm
• Guadagno raccomandato: 250
• Package: TO-18, finestra piatta
