Fotodiodo sensibile alle lunghezze d'onda C30737LH-500-92N

a valangaLIDARin silicio

Panoramica del prodotto

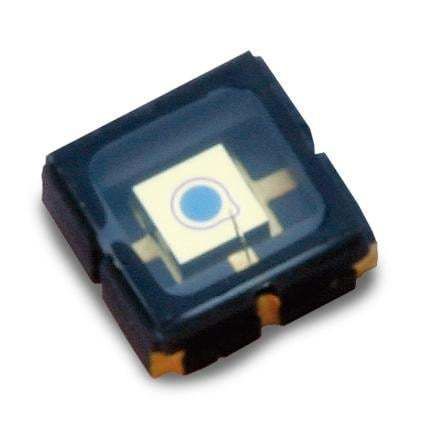

Il C30737LH-500-92N è un fotodiodo a valanga in silicio (Si APD) con diametro attivo di 500 µm, in package ceramico senza pin (LCC) con finestra ottica con filtro banda-passante 905 nm e risposta ottimizzata intorno a 900 nm. Progettato per rilevazione fotonica in sistemi ottici ad alta velocità come LiDAR e telemetria laser.

Caratteristiche principali

• Diametro attivo: 500 µm
• Filtro ottico banda-passante 905 nm per rilevazione a banda stretta
• Reattività migliorata attorno a 900 nm (60 A/W a 900 nm)
• Basso rumore: corrente di rumore ≈ 0,1 pA/√Hz
• Risposta temporale veloce: tempo di salita/discesa 0,9 ns (Rload = 50 Ω), frequenza di taglio ≈ 380 MHz
• Disponibile in package ceramico senza pin (LCC) con finestra in vetro 3×3 mm

Applicazioni

• LiDAR e misurazioni di distanza aeree/terrestri
• Telemetri laser e sensori time-of-flight
• Sistemi di sicurezza e scansione
• Soluzioni di rivelazione fotonica a basso costo con risposta ad alta velocità

Specifiche
Diametro attivo: 500 µm
Lunghezza d'onda di sensibilità di picco: 905 nm
Finestra / Filtro ottico: banda-passante 905 nm
Tensione di rottura (Vbd): 180–260 V (binning disponibile)
Coefficiente di temperatura di Vop (M costante): 1,3 V/°C
Gain: 100 a 900 nm
Responsività: 60 A/W a 900 nm
Corrente di buio (Id): < 1,0 nA (tip. 0,1 nA)
Corrente di rumore: 0,1 pA/√Hz
Capacitance: 1 pF
Tempo di salita/discesa: 0,9 ns (Rload = 50 Ω)
Frequenza di taglio: 380 MHz
Temperatura di stoccaggio: -50 °C a +100 °C
Temperatura di esercizio: -40 °C a +85 °C
Package: finestra in vetro 3×3 mm in package ceramico senza pin (LCC)

Specifiche tecniche

• Diametro attivo: 500 µm
• Lunghezza d'onda di sensibilità di picco: 905 nm
• Tensione di rottura (Vbd): 180–260 V (binning disponibile)
• Coefficiente di temperatura di Vop per M costante: 1,3 V/°C
• Gain: 100 @ 900 nm
• Responsività: 60 A/W a 900 nm
• Corrente di buio (Id): < 1,0 nA (tip. 0,1 nA)
• Corrente di rumore: 0,1 pA/√Hz
• Capacitance: 1 pF
• Tempo di salita/discesa: 0,9 ns (Rload = 50 Ω)
• Frequenza di taglio: 380 MHz
• Temperatura di stoccaggio: -50 °C a +100 °C
• Temperatura di esercizio: -40 °C a +85 °C
• Package: finestra vetro 3×3 mm, package ceramico senza pin (LCC)
• Finestra/Filtro ottico: banda-passante 905 nm
