Fotodiodo InGaAs C30665GH-LC

a infrarossiLIDARPIN

Panoramica

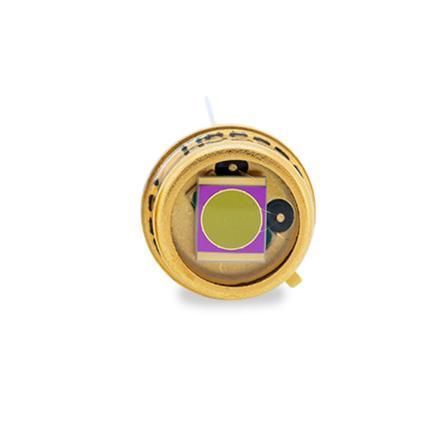

Il C30665GH-LC è un fotodiodo PIN InGaAs ad area ampia con un chip dal diametro attivo di 3,0 mm in un package TO-5 con finestra in vetro piana. Fornisce elevata efficienza quantica da 800 nm a 1700 nm e combina una capacità ultra-bassa (≈ metà del tipo standard) con bassa corrente di buio e alta resistenza di shunt.

Caratteristiche e vantaggi

• Capacità ultra-bassa per larghezza di banda estesa
• Alta responsività a 1300 nm e 1550 nm
• Diametro area attiva: 3,0 mm
• Alta linearità su ampia gamma dinamica
• Disponibile in package TO robusti con opzione finestra piatta
• Personalizzazioni possibili (es. TEC integrato)
• Conforme RoHS

Applicazioni

• Misuratori di potenza ottica
• Strumentazione di test e comunicazione in fibra ottica
• Spettroscopia nel vicino IR
• Stazioni di profilatura laser e caratterizzazione del fascio
• Strumentazione di precisione
• Moduli riceventi LiDAR

Specifiche

• Responsività: 0,20 A/W a 850 nm
• Responsività: 0,90 A/W a 1300 nm
• Responsività: 1,05 A/W a 1550 nm

Specifiche tecniche

• Modello: C30665GH-LC
• Tipo di rivelatore: fotodiodo PIN InGaAs
• Diametro area attiva: 3,0 mm
• Package: TO-5 con finestra in vetro piana
• Intervallo spettrale / elevata efficienza quantica: 800 nm a 1700 nm
• Capacità ultra-bassa (≈ metà del tipo standard)
• Risultante larghezza di banda: ≈ doppia rispetto alla banda 3 dB del tipo standard
• Alta responsività (esempi: 0,90 A/W a 1300 nm, 1,05 A/W a 1550 nm)
• Alta resistenza di shunt
• Bassa corrente di buio
• Non linearità tipica: <1%
• Uniformità sull'area attiva: entro il 2%
• Personalizzazioni disponibili (es. TEC integrato)
• Conforme RoHS
