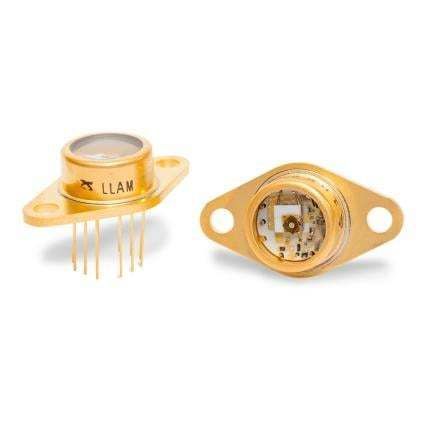

Modulo fotodiodo a valanga (APD) LLAM-1550-R2AH

Panoramica del prodotto
Il LLAM-1550-R2AH è un modulo ricevitore analogico a fotodiodo a valanga (APD) ad alta velocità e per segnali a bassa illuminazione, basato su un'APD InGaAs per 1550 nm. Il modulo integra un raffreddatore termoelettrico e un preamplificatore, offrendo una banda passante di 50 MHz per la rilevazione di segnali analogici veloci.

Descrizione della serie
La serie LLAM combina il chip APD, il raffreddamento termoelettrico (TE) e il preamplificatore in un pacchetto ermeticamente sigillato con flangia TO-66 modificata a 12 pin. Il design compatto e monoblocco è conforme RoHS e prevede possibile dissipazione termica aggiuntiva. Il raffreddamento TE stabilizza la responsività e riduce il rumore nell'intervallo di temperatura ambiente da 5°C a 40°C.

APD
Questo modello include l'APD Excelitas C30662EH (InGaAs) ottimizzata per 1550 nm.

Applicazioni

• Rilevamento distanza laser
• Riconoscimento bersagli
• Sensori di temperatura distribuiti (DTS)
• Microscopia confocale
• Strumentazione analitica
• Comunicazioni ottiche in spazio libero ad alta velocità

Prestazioni / Rumore
Potenza equivalente di rumore tipica: 150–180 fW/√Hz a 1300 nm; 130–160 fW/√Hz a 1550 nm.

Caratteristiche tecniche

• Modello: LLAM-1550-R2AH
• Tipo di rivelatore: fotodiodo a valanga InGaAs (APD), include Excelitas C30662EH
• Lunghezza d'onda nominale: 1550 nm
• Area attiva / diametro fibra: 200 µm
• Pacchetto: flangia TO-66 modificata a 12 pin, ermeticamente sigillata
• Controllo termico: raffreddatore termoelettrico (TE) integrato
• Preamplificatore: preamplificatore integrato
• Banda passante: 50 MHz
• Rumore (tipico): 150–180 fW/√Hz a 1300 nm; 130–160 fW/√Hz a 1550 nm
• Comportamento in temperatura: il TE assicura rumore ridotto e responsività stabile da 5°C a 40°C
• Conformità: conforme RoHS
