Modulo fotodiodo a valanga (APD) C30659-1550E-R2AH

Panoramica del prodotto

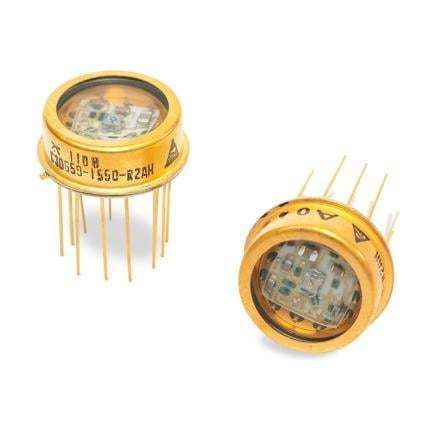

Il C30659-1550E-R2AH è un modulo ricevitore compatto che integra un fotodiodo a valanga InGaAs (APD) e un preamplificatore ibrido in un package TO-8 ermeticamente sigillato. Integra un APD Excelitas C30662EH ottimizzato per 1550 nm con area attiva di 200 µm e progettazione resistente a livelli ottici superiori (soglia di danno elevata). Il preamplificatore integrato garantisce operazione a rumore ultra-basso per applicazioni di rilevamento sensibili.

Progetto
La serie C30659 utilizza una topologia di amplificatore invertente con un emitter follower come stadio buffer di uscita. La sezione del preamplificatore impiega un front-end GaAs FET a rumore molto basso progettato per operare a transimpedenza superiore rispetto alla serie C30950 standard di Excelitas. I rivelatori InGaAs offrono una buona risposta spettrale da 830 nm a 1550 nm con tempi di salita e discesa rapidi su tutta la banda. Il modulo è progettato per tensioni di alimentazione dell'amplificatore tipiche di ±5 V.

Specifiche tecniche

• Bandwidth del sistema: 50 MHz
• Potenza equivalente di rumore (NEP) ultra-bassa: 150 fW/√Hz a 1300 nm
• Potenza equivalente di rumore (NEP) ultra-bassa: 130 fW/√Hz a 1550 nm
• Risposta spettrale: picco a 1550 nm (range 830–1550 nm)
• Consumo tipico: 150 mW
• Tensioni di funzionamento dell'amplificatore: ±5 V
• Capacità di carico AC: 50 Ω (AC-coupled)
• Package TO-8 ermeticamente sigillato
• Alta affidabilità e idoneità per ambienti con alta potenza ottica
