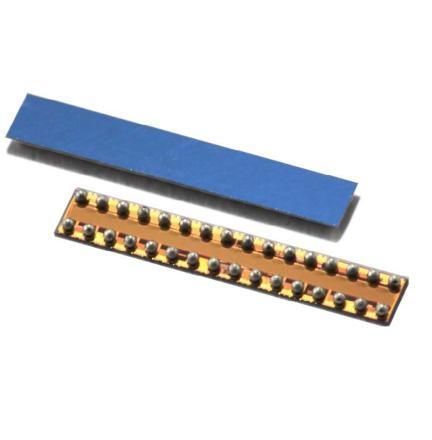

Sensore di immagine CMOS LA

CCDUV-Vis-NIRad infrarossi vicini

Panoramica prodotto
I sensori di immagine lineari LA Series retroilluminati offrono un fattore di forma miniaturizzato con elevata efficienza quantica e lettura ultra-rapida per sistemi di misura ottica di precisione. Progettati per l'integrazione in piattaforme industriali e portatili, combinano risposta spettrale estesa (350–1100 nm), footprint ridotto del chip (8,1 × 1,3 × 0,23 mm) e velocità di linea fino a 257.000 linee/s.

Descrizione
La serie LA garantisce elevata integrità del segnale e modalità di acquisizione flessibili (single- o multi-frame) per misure accurate in condizioni dinamiche o di scarsa illuminazione. Il CDS integrato (Correlated Double Sampling) e il sensore di temperatura a bordo semplificano la calibrazione del sistema e assicurano risultati ripetibili. L'interfaccia I2C standard facilita l'integrazione digitale e il funzionamento a basso consumo per dispositivi compatti.

Specifiche

• Dimensione pixel: 7,5 μm × 120 μm
• Efficienza quantica (QE): 350 nm a 1100 nm
• Velocità massima di linea: fino a 257.000 linee/s
• Modalità di acquisizione: single- o multi-frame
• Rapporto segnale/rumore (SNR): 70 dB
• Sensore di temperatura integrato
• Dimensione chip: 8,1 × 1,3 × 0,23 mm
• Interfaccia: I2C standard
• Correlated Double Sampling (CDS) on-chip

Caratteristiche

• Alta risoluzione spaziale e precisione di misura
• Sensibilità spettrale ampia per progetti ottici versatili
• Velocità di linea ultra-rapide per misure dinamiche e in tempo reale
• Modalità di acquisizione flessibili per target statici e in movimento
• Eccellente integrità del segnale e bassa incertezza di misura
• Integrazione di sistema semplice e a basso consumo
• Riduzione del rumore on-chip per migliorare la qualità dell'immagine

Applicazioni

• Metrologia di precisione e scansione di superfici
• Spettroscopia e sistemi di analisi spettrale
• Encoder lineari e rotativi
• Misura della distanza / barriere a triangolazione
• Telecamere line-scan e encoder di imaging
• Lettori di codici a barre
• Display multi-touch e lavagne elettroniche
• Sensori ottici indossabili

Specifiche tecniche

• Famiglia di modelli: LA Series
• Dimensione pixel: 7,5 μm × 120 μm
• Risposta spettrale / QE: 350 nm – 1100 nm
• Velocità max linea: fino a 257.000 linee/s
• SNR: 70 dB
• Funzioni on-chip: CDS, sensore di temperatura integrato
• Interfaccia: I2C standard
• Dimensioni package / chip: 8,1 × 1,3 × 0,23 mm
• Casi d'uso tipici: metrologia di precisione, scansione, spettroscopia, sensori indossabili, encoder di imaging, lettori di codici a barre
