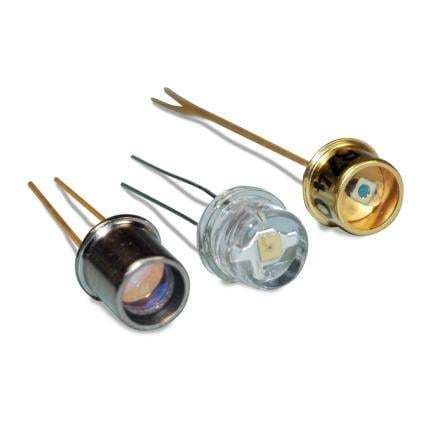

Modulo fotodiodo a valanga (APD) C30724PH

Panoramica
Il C30724PH è un fotodiodo a valanga al silicio (Si APD) con sensibilità di picco a 920 nm in un compatto package plastico TO-18. Ottimizzato per funzionamento 800-950 nm e particolarmente adatto a sistemi di telemetria laser 905 nm in produzione di massa, offre tempi di salita/discesa rapidi di 5 ns e può essere utilizzato con polarizzazione fissa senza compensazione termica.

Caratteristiche principali

• Sensibilità di picco 920 nm (ottimizzato 800-950 nm)
• Diametro attivo: 0,5 mm
• Package plastico TO-18 (T1 ¾)
• Risposta rapida: tempo di salita/discesa 5 ns
• Funziona a bassa amplificazione e tensione di esercizio fissa
• Non richiede compensazione termica per applicazioni di telemetria

Applicazioni

• Telemetria laser 905 nm e moduli LIDAR
• Misuratori di distanza laser
• Telemisura della velocità del traffico

Specifiche

• Diametro attivo: 0,5 mm
• Tensione di rottura: 350 V
• Capacitanza: 1 pF
• Corrente buio (bulk + superficie): 20, <40 nA
• Guadagno: >12, 15, <18
• Corrente di rumore: 0,1, <0,25 pA/√Hz
• Package: T1 ¾ plastico (TO-18)
• Lunghezza d'onda di sensibilità picco: 920 nm
• Responsività: 8,5 A/W a 920 nm
• Tempo di salita/discesa: 5 ns
• Gamma Vop: 120-200 V
• Gamma spettrale: 400-1100 nm
