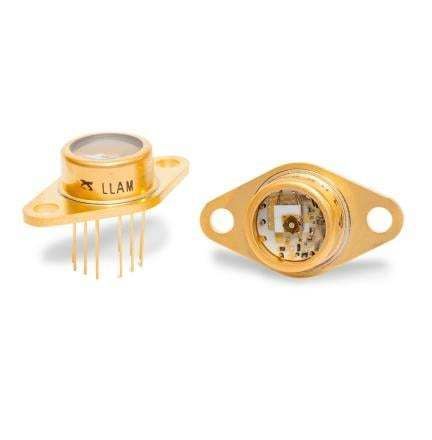

Modulo fotodiodo a valanga (APD) LLAM-1060E-R8BH

Panoramica del prodotto
Il LLAM-1060E-R8BH è un modulo ricevitore APD (fotodiodo a valanga) analogico ad alta velocità e bassa luminosità che incorpora un APD in silicio (Si) da 1060 nm con diametro attivo di 0,8 mm e larghezza di banda di 200 MHz. Un raffreddamento termolettrico stabilizza la temperatura del rivelatore per ridurre il rumore e garantire una responsività costante.

Descrizione della serie
La serie LLAM integra un chip APD, un raffreddatore termolettrico (TE) e un preamplificatore in un involucro ermeticamente sigillato con flange TO-66 modificata a 12 pin. Completamente conforme a RoHS, il modulo offre possibilità di dissipazione termica aggiuntiva e un'installazione semplificata. Il raffreddamento TE garantisce minore rumore e responsività stabile in un intervallo ambientale da 5°C a 40°C. La serie LLAM è progettata per la rilevazione di segnali analogici ad alta velocità e bassa intensità luminosa. I moduli preamplificatori Excelitas InGaAs LLAM-1060E e -1550E presentano soglie di danno migliorate per una maggiore robustezza a elevate densità di potenza ottica. Il LLAM-1060E-R8BH include l'APD Excelitas C30954EH.

Applicazioni

• Misurazione della distanza laser
• Riconoscimento del bersaglio
• Rilevamento di temperatura distribuita (DTS)
• Microscopia confocale
• Strumentazione analitica
• Comunicazione ottica in spazio libero ad alta velocità

Tabella delle prestazioni
30 — 90 fW/√Hz a 830 nm
25 — 80 fW/√Hz a 900 nm
50 — 150 fW/√Hz a 1064 nm

Specifiche / Caratteristiche tecniche

• Modello: LLAM-1060E-R8BH
• Tipo di rivelatore: fotodiodo a valanga in silicio (Si), 1060 nm
• APD incluso: Excelitas C30954EH
• Diametro attivo: 0,8 mm
• Larghezza di banda: 200 MHz
• Pacchetto: flangia TO-66 modificata a 12 pin, ermeticamente sigillata
• Controllo termico: raffreddatore termolettrico (TE) per minore rumore e responsività stabile da 5°C a 40°C
• Preamplificatore integrato incluso
• Conforme RoHS
• Progettato per la rilevazione di segnali analogici ad alta velocità e bassa luminosità
• Soglie di danno migliorate (segnalate per i moduli preamplificatori InGaAs LLAM-1060E e -1550E)
• Esempi di prestazioni di rumore: 90 fW/√Hz a 830 nm; 80 fW/√Hz a 900 nm; 150 fW/√Hz a 1064 nm
