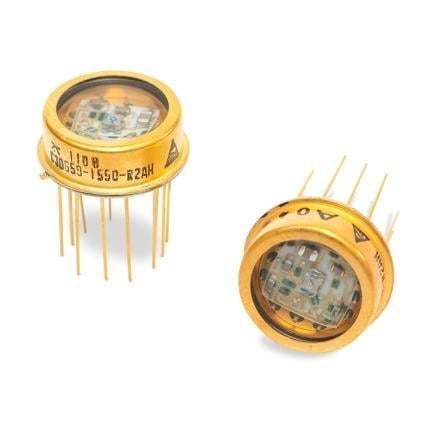

Modulo fotodiodo a valanga (APD) C30659-900-R8AH

Panoramica
La serie C30659 di ricevitori ottici APD ibridi integra un fotodiodo a valanga in silicio (APD Si) e un preamplificatore ibrido in un package TO-8 ermetico. Il C30659-900-R8AH utilizza l'APD Si C30817EH con risposta massima a 900 nm e diametro attivo di 0,8 mm, garantendo rilevamento sensibile nel vicino visibile-infrarosso.

Progettazione e prestazioni
La serie Excelitas C30659 adotta una topologia amplificatore invertente con un emitter-follower come stadio di uscita. Il preamplificatore utilizza un front-end GaAs FET a basso rumore progettato per operare a transimpedenza superiore rispetto alla serie standard C30950. Gli APD Si corrispondono a quelli impiegati in C30817EH, C30902EH, C30954EH e C30956EH; gli APD InGaAs sono utilizzati in C30645EH e C30662EH. I dispositivi offrono tempi di salita/discesa rapidi e risposta affidabile nella gamma 400–1100 nm.

Applicazioni / Note
L'integrazione ibrida di APD e preamplificatore in un package TO-8 ermetico consente rilevamento a basso rumore adatto a sistemi di rilevamento ottico ad alta sensibilità che richiedono risposta rapida e basso NEP. Applicazioni tipiche: strumentazione ottica, spettroscopia e front-end per ricevitori in fibra ottica.

Caratteristiche / specifiche tecniche

• Banda del sistema: 50 MHz
• Potenza equivalente di rumore (NEP) bassa:
  • 14 fW/√Hz a 830 nm
  • 12 fW/√Hz a 900 nm
• Intervallo di risposta spettrale: 400 a 1100 nm
• Diametro attivo: 0,8 mm
• Consumo tipico: 150 mW
• Tensioni di esercizio dell'amplificatore: ±5 V
• Capacità di carico 50 Ω in AC (accoppiamento AC)
• Package TO-8 ermetico
• Alta affidabilità
