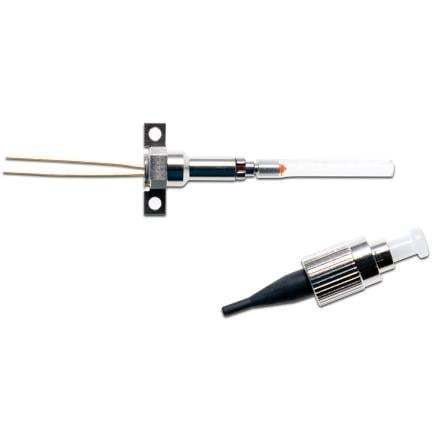

Modulo fotodiodo a valanga (APD) C30733 series

Panoramica del prodotto
La serie C30733 comprende fotodiodi a valanga InGaAs (APD) ad alto guadagno con area attiva di 30 µm. Gli APD InGaAs di Excelitas offrono elevata efficienza quantica, buona responsività e basso rumore nell'intervallo 1000–1700 nm. Disponibili in contenitore TO-18 ermetico o come pigtail in fibra monomodale FC/APC, sono indicati per integrazione in sistemi basati su fibra e per rilevazione in condizioni di luce molto bassa in applicazioni industriali e di laboratorio.

Caratteristiche principali

• Formato compatto con area attiva 30 µm
• Alto guadagno fino a M = 100 per rilevazione a bassa intensità luminosa
• Risposta spettrale: 1000–1700 nm; responsività di picco attorno a 1550 nm
• Opzione pigtail FC/APC per integrazione diretta in fibra (SM-9/125)
• Il modello C30733EQC-3 assicura recupero più rapido per applicazioni ad alta frequenza

Modelli e tipi di contenitore

• C30733BQC-01 — pigtail fibra FC/APC
• C30733EQC-3 — pigtail fibra FC/APC (recupero più rapido)
• C30733EH-1 — contenitore TO-18 ermetico

Parametri tipici del pigtail

• Lunghezza pigtail: 1 m (tipica)
• Fibra pigtail: Single Mode (SM-9/125)
• Terminazione: FC/APC

Specifiche elettriche e ottiche (sintesi)

• Tensione di breakdown (V_BD): 45 V (min), 50 V (tip), 70 V (max)
• Intervallo spettrale (Δλ): 1000–1700 nm
• Responsività di picco (λ_peak): 1550 nm (tip)
• Responsività a guadagno minimo e tipico (R): 9,4 A/W (min) — 37,6 A/W (tip)
• Guadagno operativo raccomandato (M): 10 (min) — 40 (tip)
• Coefficiente di temperatura di V_BD: 0,14 V/°C (tip)
• Capacitanza (C): fino a 0,5 pF
• Corrente di buio (M=40): 0,5 nA (tip) — 10 nA (max)
• Rumore di buio (M=40): 0,3 pA/√Hz (tip) — 0,5 pA/√Hz (max)
• Potenza equivalente di rumore (M=40): 8 fW/√Hz (tip) — 13 fW/√Hz (max)
• Tempo di salita/discesa (tip): 0,12 ns
• Larghezza di banda (3 dB): fino a 3 GHz
• Efficienza quantica (QE): 75 % (tip)

Specifiche tecniche

• Area attiva: 30 µm
• Capacità di alto guadagno: fino a M = 100
• Intervallo di risposta spettrale: 1000–1700 nm
• Responsività di picco a 1550 nm
• Intervallo di responsività a guadagno minimo e tipico: 9,4 A/W (min) a 37,6 A/W (tip)
• Guadagno operativo raccomandato: M = 10 a 40
• Tensione di breakdown: 45–70 V (tip 50 V)
• Coefficiente termico della tensione di breakdown: 0,14 V/°C (tip)
• Capacitanza: ≤ 0,5 pF
• Corrente di buio (M=40): tip 0,5 nA, max 10 nA
• Rumore di buio (M=40): tip 0,3 pA/√Hz, max 0,5 pA/√Hz
• Potenza equivalente di rumore (M=40): tip 8 fW/√Hz, max 13 fW/√Hz
• Tempo di salita/discesa (tip): 0,12 ns; larghezza di banda fino a 3 GHz
• Efficienza quantica: tip 75 %
• Opzioni di contenitore: TO-18 ermetico o pigtail fibra monomodale FC/APC
• Pigtail: Single Mode SM-9/125, lunghezza 1 m (tip), terminazione FC/APC
• Ultimo modello: C30733EQC-3 per recupero più rapido nei sistemi ad alta frequenza
