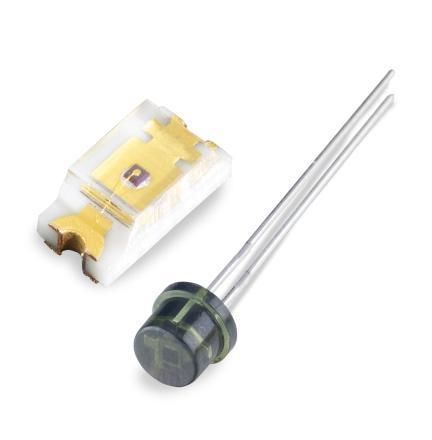

Fotodiodo in silicio VTB6061CIEH

Descrizione
Il VTB6061CIEH è un fotodiodo al silicio in un contenitore ermetico TO-8 con finestra piana e filtro visibile integrato che riproduce la risposta fotopica dell'occhio umano. Offre una vasta area attiva di 37,7 mm², elevata resistenza di shunt e corrente di buio molto bassa, idoneo per misure di luce di precisione in modalità fotovoltaica o con lieve polarizzazione inversa.

Generale
Il VTB6061CIEH dispone di un'area attiva di 37,7 mm² ottimizzata per applicazioni fotometriche. È progettato principalmente per funzionamento in modalità fotovoltaica, ma può essere utilizzato con una piccola polarizzazione inversa. L'elevata resistenza di shunt riduce gli offset nei progetti con amplificatori transimpedenza ad alto guadagno.

Caratteristiche e vantaggi

• Risposta spettrale visibile corrispondente all'occhio umano (fotopica)
• Linearità 1%–2% su 7–9 decadi
• Corrente di buio molto bassa (≤2 nA a 2 V polarizzazione inversa)
• Molto elevata resistenza di shunt per bassi offset nei progetti ad alto guadagno
• Conforme RoHS

Applicazioni

• Rilevamento della luce ambientale
• Luxmetri e fotometri
• Monitoraggio delle fiamme
• Fotometria e misure di laboratorio

Caratteristiche / Specifiche tecniche

• Area attiva = 37,7 mm²
• Sensibilità fotometrica = Minimo 75 nA/fc a 1 fc
• Corrente di buio = Massimo 2 nA a 2 V polarizzazione inversa
• Capacità di giunzione = Tipica 8,0 nF a 0 V
• Gamma spettrale = 460 nm a 675 nm
• Massima risposta spettrale = 555 nm
• Risposta angolare = ±55° al 50% della risposta
