Array di fotodiodi VTA1216H-L-NC-00-0

Panoramica del prodotto
Il VTA1216H-L-NC-00-0 è una matrice di fotodiodi in silicio a 16 elementi con passo di 1,2 mm, progettata per la rilevazione a raggi X. È disponibile con cristalli scintillatori opzionali per la conversione in bassa energia e può essere integrata in architetture di rilevazione a singola o doppia energia. Può essere abbinata alla serie VTA1216H-H per la rilevazione ad alta energia nei sistemi a doppia energia.

Descrizione della serie

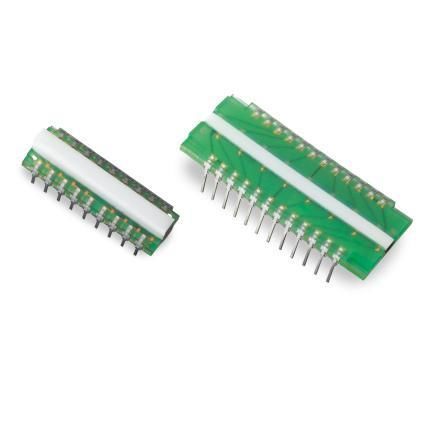

La serie VTA1216H è una matrice di fotodiodi (PDA) ad alta risoluzione a 16 canali. Il progetto utilizza otto fotodiodi a doppio elemento montati direttamente su una scheda PCB FR-4. Il passo standard sensore-a-sensore è di 1,2 mm; altri passi sono disponibili come soluzioni standard o personalizzate.

Costruzione e imballaggio
Un rivestimento trasparente protegge l'area fotosensibile del chip mentre un encapsulante glob top protegge i fili di collegamento da danni meccanici e ambientali. I dispositivi sono disponibili con o senza scintillatore montato sull'area attiva per convertire i raggi X incidenti in fotoni visibili.

Caratteristiche principali

• Fotodiodi con corrente di buio estremamente bassa per una maggiore sensibilità
• Alto rapporto segnale/rumore adatto all'imaging a raggi X di precisione
• Cristalli scintillatori opzionali per convertire i raggi X in fotoni visibili
• 16 canali con passo di 1,2 mm per matrici compatte ad alta risoluzione
• Compatibile con architetture di rilevazione a singola o doppia energia

Specifiche tecniche

• Serie: VTA1216H Series
• Esempio di codice: VTA1216H-L-NC-00-0
• Numero di elementi / canali: 16
• Passo (spaziatura sensore-a-sensore): 1,2 mm
• Configurazione fotodiodi: 8 fotodiodi a doppio elemento montati su PCB FR-4
• Corrente di buio: estremamente bassa (progettati per bassa corrente di buio)
• Rapporto segnale/rumore: elevato
• Scintillatore: opzionale, montato sull'area attiva per la conversione X → fotoni visibili
• Imballaggio: rivestimento trasparente sull'area fotosensibile; encapsulante glob top a protezione dei fili di collegamento
• Applicazioni: rilevazione a raggi X, architetture di rilevazione a singola o doppia energia
