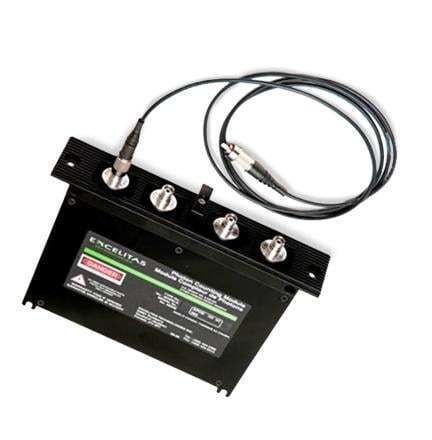

Contatore di fotoni ottico SPCM-AQ4C

ad alta sensibilità

Panoramica
Lo SPCM-AQ4C è un modulo di conteggio dei fotoni a quattro canali, in grado di rilevare fotoni singoli nell'intervallo 400–1060 nm. Ogni canale è indipendente e fornisce impulsi TTL corrispondenti ai fotoni rilevati.

Caratteristiche principali e descrizione funzionale
Il modulo integra quattro fotodiodi avalanche in silicio SLiK con area attiva circolare di 180 μm di diametro e una efficienza di rivelazione fotonica massima >60% a 650 nm. Ogni APD è raffreddato termo-elettricamente e controllato in temperatura per garantire prestazioni stabili. L'elettronica ad alta velocità offre tassi di conteggio di picco in burst >4M counts/s su tutti i canali e un tasso continuo di 1,5M counts/s, con un tempo morto di 50 ns tra gli impulsi. Le uscite sono impulsi TTL standard (4,5 V alto in 50 Ω, 25 ns di larghezza) accessibili sul bordo della scheda/connettore. I connettori per fibra FC sono montati e allineati su ciascun rivelatore. Il modulo è autonomo con elettronica APD integrata ed è conforme RoHS.

Applicazioni / Impiego

• Rilevamento di singoli fotoni dal visibile al vicino infrarosso (400–1060 nm)
• Conteggio fotonico multicanale in pacchetti compatti e integrati (quattro canali indipendenti)
• Misure che richiedono APD stabilizzati in temperatura e alta capacità di conteggio di picco

Caratteristiche / specifiche tecniche

• Intervallo di lunghezze d'onda: 400 nm a 1060 nm
• Tipo di rivelatore: Fotodiodo avalanche in silicio (SLiK)
• Area attiva: 180 μm di diametro (circolare)
• Efficienza di rivelazione massima a 650 nm: 60% tipico
• Probabilità di afterpulsing: 0,5%
• Ingresso gated: supportato
• Uscita: impulsi TTL (4,5 V alto in 50 Ω, 25 ns di larghezza)
• Tasso di conteggio di picco: >4M counts/s per brevi burst (tutti e quattro i canali)
• Tasso di conteggio continuo: 1,5M counts/s
• Tempo morto tra impulsi: 50 ns
• Requisiti di alimentazione: +2 V, +5 V, +30 V
• Connettore fibra FC montato e allineato su ogni rivelatore
• Quattro canali integrati in un unico pacchetto
• Modulo APD autonomo con elettronica integrata
• Tutti i segnali di ingresso e uscita disponibili sul connettore scheda
• Raffreddamento termo-elettrico e controllo della temperatura per ogni fotodiodo
• Conforme RoHS
