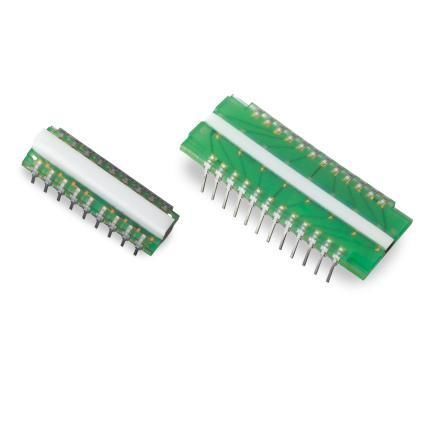

Array di fotodiodi PIN VTA2516H-H-NC-00-0

Panoramica del prodotto
Il VTA2516H-H-NC-00-0 è una matrice di fotodiodi in silicio (Si PDA) per la rilevazione a raggi X, con 16 canali a elemento singolo e passo di 2,5 mm. È disponibile con cristalli scintillatori opzionali per applicazioni ad alta energia e può essere integrato in architetture di rilevazione a doppia energia insieme alle matrici VTA2516H-L per la rilevazione a bassa energia.

Descrizione dettagliata
La serie VTA2516H comprende matrici di fotodiodi ad alta risoluzione a 16 canali, con fotodiodi singoli montati su circuito stampato FR-4. La distanza sensore-sensore standard per questo modello è di 2,5 mm; altri passi sono disponibili come opzioni standard o su misura. Un incapsulante stampato, trasparente e resistente alle radiazioni X protegge l'area attiva e l'elettronica. I materiali scintillatori possono essere forniti montati sopra le aree attive dei fotodiodi per convertire i raggi X incidenti in fotoni visibili.

Caratteristiche principali

• Fotodiodi con corrente di buio estremamente bassa
• Alto rapporto segnale/rumore
• Cristalli scintillatori opzionali per convertire i raggi X in luce visibile
• 16 canali con passo di 2,5 mm
• Compatibile con sistemi a raggi X a energia singola o doppia

Applicazioni
Progettato per sistemi di rilevazione e imaging a raggi X, inclusa l'integrazione in architetture a doppia energia dove l'accoppiamento con le matrici VTA2516H-L consente una rilevazione complementare a bassa/alta energia.

Specifiche tecniche

• Serie: VTA2516H Series
• Modello: VTA2516H-H-NC-00-0
• Tipo di rivelatore: matrice di fotodiodi Si (PDA)
• Numero di elementi: 16 fotodiodi a elemento singolo
• Passo (sensore-a-sensore): 2,5 mm
• Montaggio: elementi montati su circuito stampato FR-4
• Incapsulante: stampato, trasparente e resistente alle radiazioni X
• Scintillatore: opzionale, montato sull'area attiva del fotodiodo
• Progettato per: rilevazione a raggi X; disponibile con scintillatori per rilevazione ad alta energia in sistemi a doppia energia
• Compatibilità: abbinabile alla serie VTA2516H-L per la rilevazione a bassa energia
• Prestazioni: corrente di buio estremamente bassa, alto rapporto segnale/rumore
