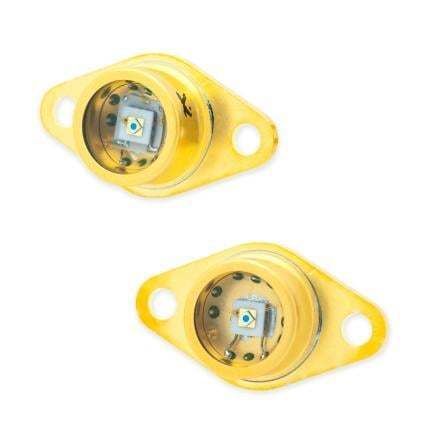

Modulo fotodiodo a valanga (APD) C30902SH-DTC

Panoramica
Il C30902SH-DTC è un diodo a valanga al silicio per conteggio di fotoni (SPAD) progettato per rilevazione in condizioni di luce estremamente bassa e applicazioni di photon counting. Può operare in modalità Geiger (VOP > VBD) per la rilevazione di singoli fotoni o in modalità lineare (VOP < VBD) con guadagni di valanga interni tipici ≥250. Sono disponibili versioni con raffreddamento termolettrico integrato a uno o due stadi per ridurre il conteggio di buio.

Caratteristiche principali

• Diametro attivo 0,5 mm in package TO-66 con flangia
• Elevata efficienza quantica — tip. 84% a 800 nm
• Rumore estremamente basso a temperature ridotte (es. -20 °C)
• Guadagno di valanga interno tip. >250 (modalità lineare)
• Risposta spettrale: 400 nm – 1100 nm
• Risposta temporale rapida — tip. 0,4 ns
• Ampio intervallo di temperatura operativa: -40 °C a +85 °C
• Opzione di raffreddamento termolettrico integrato a uno o due stadi

Applicazioni

• Sistemi LiDAR e misure Time-of-Flight (ToF)
• Comunicazione quantistica
• Photon counting e rivelazione di singoli fotoni
• Optical Time-Domain Reflectometer (OTDR)
• Scansione laser e rilevamento in condizioni di luce bassa

Specifiche tecniche

• Area attiva: 0,2 mm²
• Diametro attivo: 0,5 mm
• Tensione di breakdown (tip.): 225 V
• Capacità (tip.): 1,5 pF
• Coefficiente di temperatura: tip. 0,7 V/°C
• Corrente di buio: 1 nA
• Rumore di buio: 0,02 pA/√Hz
• Potenza equivalente di rumore (NEP): 0,15 fW/√Hz
• Responsività tipica: 135 A/W a 800 nm
• Guadagno consigliato: 250
• Package: TO-66, profilo con flangia
