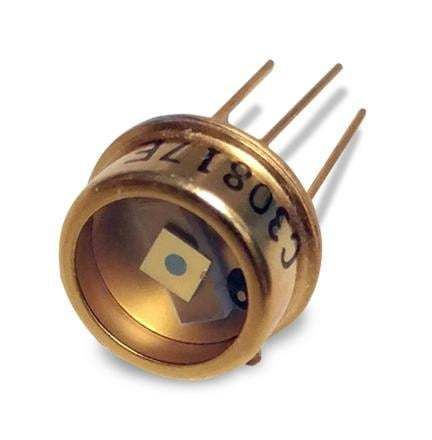

Modulo fotodiodo a valanga (APD) C30817EH

Descrizione
Il fotodiodo a valanga in silicio C30817EH (Si APD) è un rivelatore multifunzione ad alta velocità basato su una struttura reach-through a doppia diffusione. Offre elevata reattività nella gamma spettrale 400–1100 nm, tempi di salita/discesa rapidi (~2 ns) e un tempo di discesa senza coda, mantenendo la reattività fino a circa 200 MHz. Il dispositivo è ermeticamente sigillato dietro una finestra in vetro piana in un package TO-5 a basso profilo modificato; diametro dell'area attiva: 0,8 mm.

Caratteristiche principali

• Elevata efficienza quantica
  • 85% tipico a 900 nm
  • 18% tipico a 1060 nm
• Risposta spettrale: 400–1100 nm
• Risposta temporale rapida: tempi di salita e discesa tipici 2 ns
• Tempo di discesa senza coda — prestazioni stabili ad alte frequenze di modulazione
• Package TO-5 ermetico a basso profilo con finestra in vetro piana

Applicazioni

• Rilevamento e monitoraggio laser
• Ranging ottico e sottosistemi LIDAR
• Comunicazioni ottiche e ricevitori
• Commutazione ad alta velocità e misure pulsate
• Misure del tempo di transito e temporizzazione

Specifiche

• Reattività: 75 A/W a 900 nm
• Reattività: 18 A/W a 1060 nm

Specifiche tecniche

• Modello: C30817EH
• Tipo di rivelatore: Fotodiodo a valanga in silicio (Si APD)
• Gamma spettrale attiva: 400–1100 nm
• Diametro area attiva: 0,8 mm
• Efficienza quantica: 85% tipico a 900 nm; 18% tipico a 1060 nm
• Reattività: 75 A/W a 900 nm; 18 A/W a 1060 nm
• Risposta temporale: tempi di salita e discesa tipici 2 ns; tempo di discesa senza coda
• Frequenza di modulazione: reattività stabile fino a ~200 MHz
• Package: TO-5 a basso profilo modificato, ermeticamente sigillato dietro finestra in vetro piana
