Array di fotodiodi VTA1616H-L-NC-00-0

Panoramica
Il VTA1616H-L-NC-00-0 è una matrice di fotodiodi in silicio (Si PDA) con 16 elementi e passo di 1,6 mm, progettata per la rivelazione a raggi X in imaging industriale e prove non distruttive. È disponibile con cristalli scintillatori opzionali per la conversione a bassa energia e può essere abbinata alla serie VTA1616H-H per canali ad alta energia in architetture a doppia energia.

Dettagli

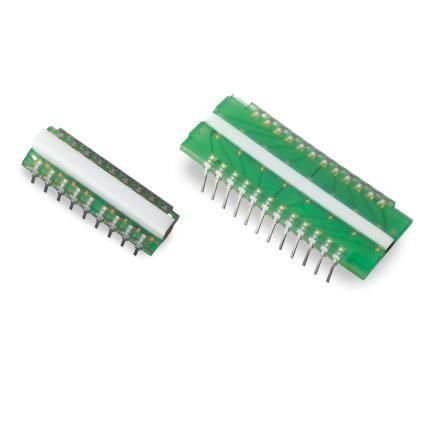

La serie VTA1616H comprende 16 fotodiodi a singolo elemento montati direttamente su circuito stampato FR-4. Il passo sensore-a-sensore di 1,6 mm offre un equilibrio tra risoluzione spaziale e densità di canali; altri passi sono disponibili come opzioni standard o su misura. L'assemblaggio è protetto da un incapsulante stampato, trasparente e resistente alle radiazioni X. I dispositivi sono offerti con o senza scintillatore montato sulla area attiva del fotodiodo per convertire i raggi X in fotoni visibili.

Caratteristiche

• 16 fotodiodi a singolo elemento (16 canali)
• Passo sensore-a-sensore di 1,6 mm
• Corrente di buio estremamente bassa e perdita ridotta
• Alto rapporto segnale/rumore per una migliore rilevazione
• Cristalli scintillatori opzionali per convertire i raggi X in luce visibile
• Compatibile con sistemi di rilevazione a raggi X a singola o doppia energia

Documentazione
Scheda tecnica: Excelitas VTA1616H Series Linear Photodiode Array datasheet (scheda prodotto disponibile).

Specifiche tecniche

• Famiglia di prodotto: VTA1616H Series
• Numero di elementi: 16
• Passo: 1,6 mm
• Tipo di rivelatore: matrice di fotodiodi in silicio (Si PDA)
• Montaggio: 16 fotodiodi a singolo elemento montati su PCB FR-4
• Incapsulante: materiale stampato, trasparente e resistente alle radiazioni X
• Scintillatore: cristalli opzionali disponibili su richiesta; versione con o senza scintillatore montato sull'area attiva
• Prestazioni: corrente di buio estremamente bassa, alto rapporto segnale/rumore
• Compatibilità: adatto ad architetture di rilevazione X a singola o doppia energia; può essere abbinato alla serie VTA1616H-H per rilevazione ad alta energia
• Applicazioni tipiche: sistemi di rilevazione a raggi X, ispezione industriale, controllo bagagli, prove non distruttive (NDT)
