Fotodiodo a infrarossi YAG-200-4

in silicioa quadrantiQPD

Descrizione del prodotto

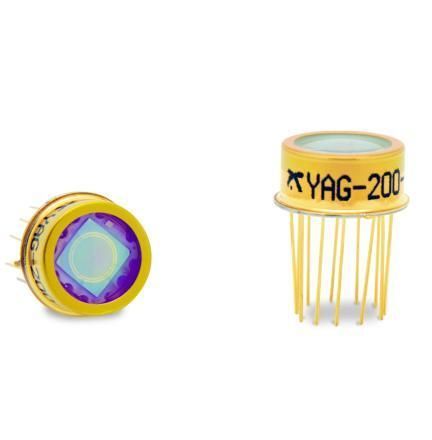

I rivelatori quadranti Si PIN della serie YAG-200-4 di Excelitas Technologies sono fotodiodi Si PIN di tipo N o P forniti in package TO ermetici. Offrono risposta affidabile nell'intervallo 400 nm–1100 nm con sensibilità IR migliorata, ottimizzata per il rilevamento a 1064 nm. Un anello di guardia raccoglie la corrente generata al di fuori dell'area attiva evitando che contribuisca al rumore. L'ampia area attiva consente il rilevamento di posizione su spot focalizzati e defocalizzati in modalità impulsata o CW.

Caratteristiche principali

• Elevata efficienza quantica a 1064 nm
• Diafonia <1% tra elementi
• Assenza di "zone morte" tra i quadranti (opzione P-type)
• Tipologia package: TO-can ermetico / TO-8 personalizzato
• Disponibile in configurazioni N e P; opzioni rivestimento antiriflesso (-AR) e riscaldatore (-H)

Specifiche tecniche

• Numero di elementi: 4
• Diametro attivo: 5,1 mm
• Area attiva per elemento: 5,1 mm²
• Capacitanza tipica per quadrante: 12 pF
• Risposta tipica a 900 nm: 0,60 A/W
• Risposta tipica a 1064 nm: 0,44 A/W
• Risposta tipica a 1064 nm per suffissi -AR e -ARH: 0,47 A/W
• Tempo di salita tipico (carico 50 Ω): 12 ns
• Tensione massima di funzionamento: 180 V
• Tensione di breakdown minima: 200 V
• Capacitanza tipica per elemento: 2 pF
• Capacitanza massima per elemento: 10 pF
• Corrente di buio tipica per elemento: 10 nA
• Corrente di buio massima per elemento: 50 nA
• Corrente di rumore tipica per elemento: 0,10 pA/√Hz
• NEP a 900 nm per elemento: 0,10 pW/√Hz
• NEP a 1064 nm per elemento: 0,15 pW/√Hz
• Resistenza del riscaldatore a 25°C (-H): 10 ±2 kΩ
• Potenza di picco del riscaldatore (-H): 4 W
• Tensione DC massima del riscaldatore (-H): 12 V
• Package: TO-8 personalizzato (ermetico)
• Intervallo temperatura di stoccaggio: -55 a 125 °C
• Intervallo temperatura di funzionamento: -55 a 125 °C
• Intervallo temperatura di funzionamento per suffisso -H: -40 a 85 °C
• Tensione massima del riscaldatore: 12 V

Applicazioni tipiche

• Rilevamento di posizione e allineamento del fascio a 1064 nm
• Monitoraggio laser per sistemi pulsati e CW
• Puntamento di precisione con spot focalizzati o defocalizzati
• Strumentazione da laboratorio e integrazione OEM

Informazioni per l'ordine

• Modello base: YAG-200-4
• Suffisso -AR: rivestimento antiriflesso (migliora la responsività)
• Suffisso -H o -ARH: opzione riscaldatore integrato per controllo termico
• Contattare il fornitore per configurazione N o P e package personalizzato
