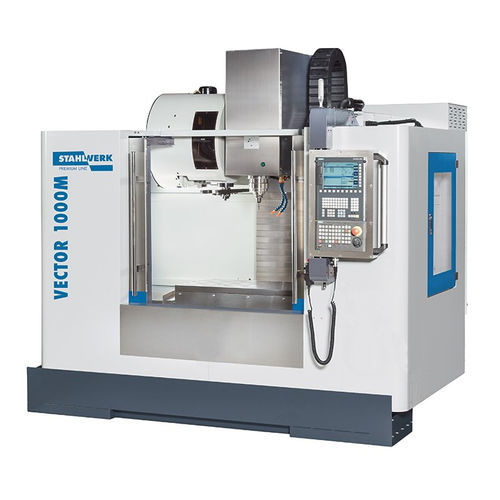

Centro di lavoro CNC 3 assi VECTOR 1000 M Si
verticalea tavola mobileSK40

Centro di lavoro CNC 3 assi - VECTOR 1000 M Si - Knuth Machine Tools - verticale / a tavola mobile / SK40
Centro di lavoro CNC 3 assi - VECTOR 1000 M Si - Knuth Machine Tools - verticale / a tavola mobile / SK40
Centro di lavoro CNC 3 assi - VECTOR 1000 M Si - Knuth Machine Tools - verticale / a tavola mobile / SK40 - immagine - 2
Centro di lavoro CNC 3 assi - VECTOR 1000 M Si - Knuth Machine Tools - verticale / a tavola mobile / SK40 - immagine - 3
Centro di lavoro CNC 3 assi - VECTOR 1000 M Si - Knuth Machine Tools - verticale / a tavola mobile / SK40 - immagine - 4
Centro di lavoro CNC 3 assi - VECTOR 1000 M Si - Knuth Machine Tools - verticale / a tavola mobile / SK40 - immagine - 5
Centro di lavoro CNC 3 assi - VECTOR 1000 M Si - Knuth Machine Tools - verticale / a tavola mobile / SK40 - immagine - 6
Centro di lavoro CNC 3 assi - VECTOR 1000 M Si - Knuth Machine Tools - verticale / a tavola mobile / SK40 - immagine - 7
Centro di lavoro CNC 3 assi - VECTOR 1000 M Si - Knuth Machine Tools - verticale / a tavola mobile / SK40 - immagine - 8
Centro di lavoro CNC 3 assi - VECTOR 1000 M Si - Knuth Machine Tools - verticale / a tavola mobile / SK40 - immagine - 9
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Struttura
a tavola mobile
Testa del mandrino
SK40
Numero di utensili
24 utensili
Altre caratteristiche
compatto, rigido
Corsa X

1.000 mm
(39,37 in)

Corsa Y

550 mm
(21,65 in)

Corsa Z

550 mm
(21,65 in)

Velocità di rotazione

10.000 rpm
(62.832 rad.min-1)

Potenza

9 kW
(12,24 hp)

Velocità di avanzamento asse X

10.000 mm/min
(6,56 in/s)

Velocità di avanzamento asse Y

10.000 mm/min
(6,56 in/s)

Velocità di avanzamento asse Z-Not Tr-

10.000 mm/min
(6,56 in/s)

Carico massimo del piano di lavoro

800 kg
(1.764 lb)

Peso massimo utensili

7 kg
(15,4 lb)

Precisione di collocamento

0,005 mm
(0,0002 in)

Ripetibilità

0,003 mm
(0,00012 in)

Tempo per cambio utensile

1,8 s, 3,9 s

Peso totale

4.600 kg
(10.141,26 lb)

Lunghezza totale

2,6 m
(8'06" )

Larghezza massima

2,2 m
(7'02" )

Altezza totale

2,7 m
(8'10" )

Descrizione

La serie Vector è la soluzione di lavoro compatta all-in-one, progettata e preconfigurata per sfide produttive complesse. Le macchine sono progettate con il più moderno software di analisi FEM. La produzione avviene sotto un severo controllo di qualità, per garantire una finitura impeccabile. Ad una maggiore stabilità del telaio contribuiscono sia la collaudata ghisa Meehanite che la struttura a delta della colonna. I componenti di qualità costante garantiscono un funzionamento regolare nell’uso su più turni. In evidenza Stabile struttura con centro di gravità particolarmente basso e design compatto Struttura macchina Viti a ricircolo di sfere da 30 mm combinate ad un pacchetto di azionamenti digitali assicurano uno scorrimento stabile della tavola con un valore di coppia ed una dinamicità elevati In fase di progettazione della macchina è stata prestata particolare attenzione al design compatto La serie Vector è dotata di guide lineari sugli assi X, Y e Z per garantire una precisione elevata con attrito minimo Sistema di refrigerazione interna da 30 bar per una qualità d'asportazione al passo con i tempi
